Cómo cambiar la carcasa de una Game boy Advance SP - Parte 2



Sigamos con el tutorial. A partir de ahora montaremos los componentes de la Advance en nuestra carcasa.

Empezaremos con las bisagras, prestad mucha atención en las muescas y en como tienen que encajar en el hueco. Sin lugar a dudas el proceso mas difícil  no me salio precisamente a la primera. Este proceso hay que llevarlo a cavo en los 2 lados.

No os olvideis de colocar las bisagras con las 2 partes de la carcasa; la de la botonera y la que tiene el hueco de la pantalla.


Una vez bien enfilada la bisagra ponemos el tapón y personalmente os recomiendo que hagáis fuerza contra algo fijo, como una pared o una mesa.


Con la consola cerrada colocamos la pantalla LCD. Intentaremos centrarla lo mas que podamos.

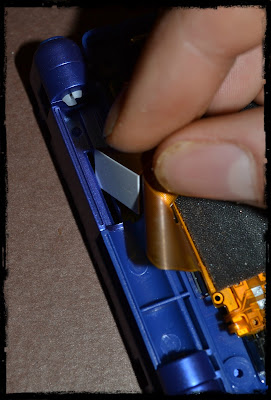

Pasamos el cable plano por el hueco. Con el conector un poco inclinado ya que es más ancho que la ranura.

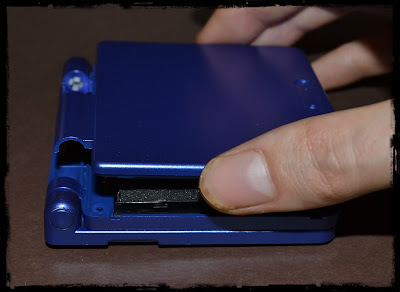

Colocamos entonces la tapa superior.


Abrimos la consola con cuidado porque la tapa trasera no la sujeta nada y atornillamos las carcasas.


Ponemos la tapa de la bisagra.


Volteamos la consola y colocamos el tornillo que esta debajo del cable plano. Esto sujetara la tapa que acabamos de poner.


Ponemos todos los botones y las gomas en su sitio.


Ahora le toca el turno al altavoz.


Metemos el conectar tal y como lo quitamos, primero ponemos el extremo y luego cerramos las patillas.


Ya podemos colocar el circuito en su sitio.


Ponemos los 3 tornillos de estrella.


Después colocamos la tapa superior y apretamos los 6 tornillos triwing. Tened en cuenta al montar la carcasa los botones, aseguraos que funcionan antes de atornillar.


Ahora ponemos la batería.


Ponemos la tapa de la batería y metemos el ultimo tornillo de estrella.


Para los acabados empezamos poniendo la pegatina de Nintendo


Después los tapones de goma en los huecos de los tornillos de la pantalla.



Ahora en vez de usar la pegatina que viene con el pack, calentamos con un secador la original.Cuando este bien caliente la vamos arrancando ayudándonos con el secador.


La ajustamos en su sitio y la volvemos a calentar para después presionarla cuando este bastante caliente.


Ya solo nos queda probarla, disfrutar de un trabajo bien hecho y de una consola casi nueva.
